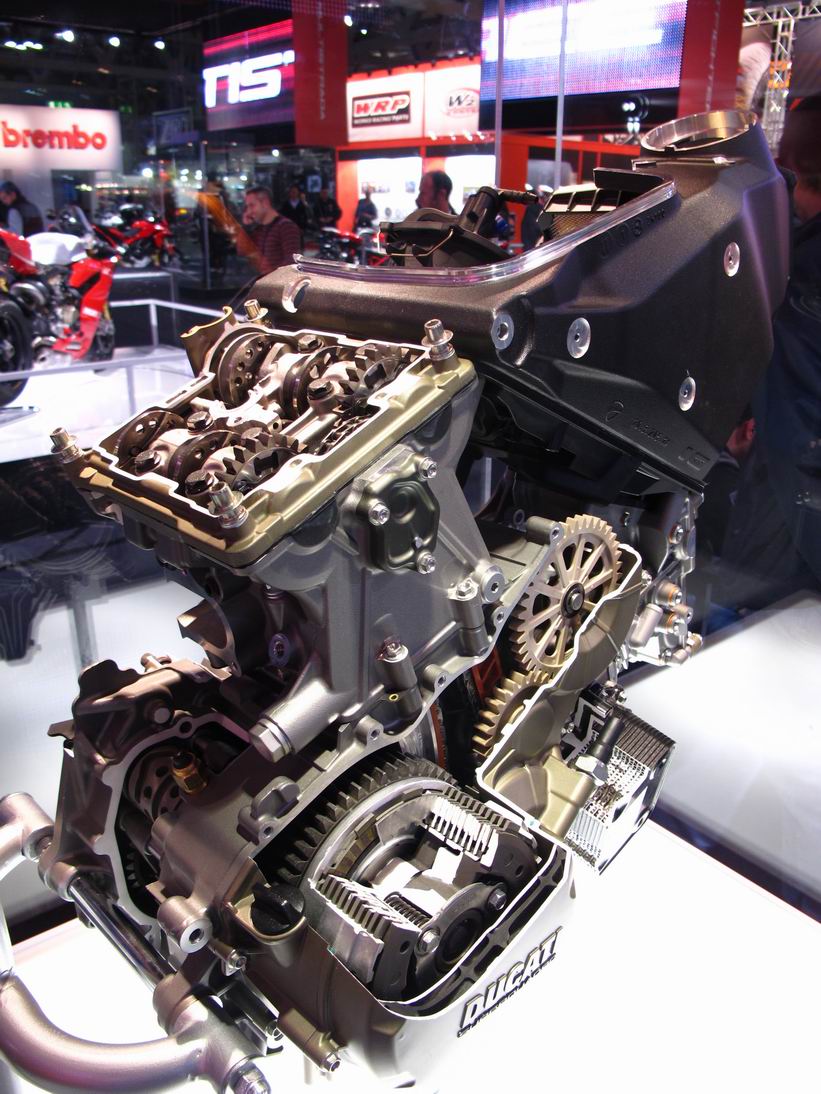

DUCATI 1199 Panigale 的車架及新的濕式離合器設計受到相當多討論,在EICMA 米蘭車展中,原廠展出了一顆引擎的細節,MOTO7 再度深入剖析新車的特殊設計。

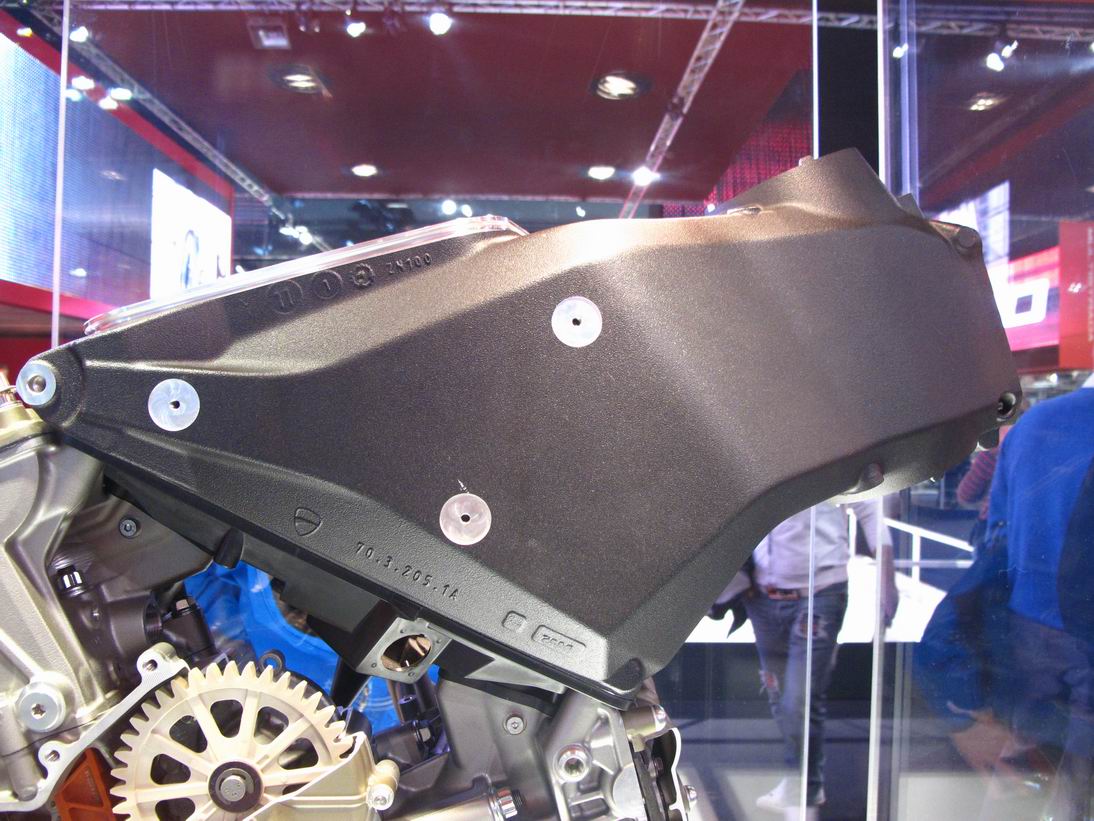

從遠觀來看,車架為了連結引擎與前懸吊,以此固定在缸頭位置,與引擎相連接。實際上,車架的作用還包含了集氣箱,利用中空的內部、前端的開口,吸入衝壓進來的空氣進入缸頭。車架本身是一體的鑄造件,與缸頭固定的方式則可以參照下圖:

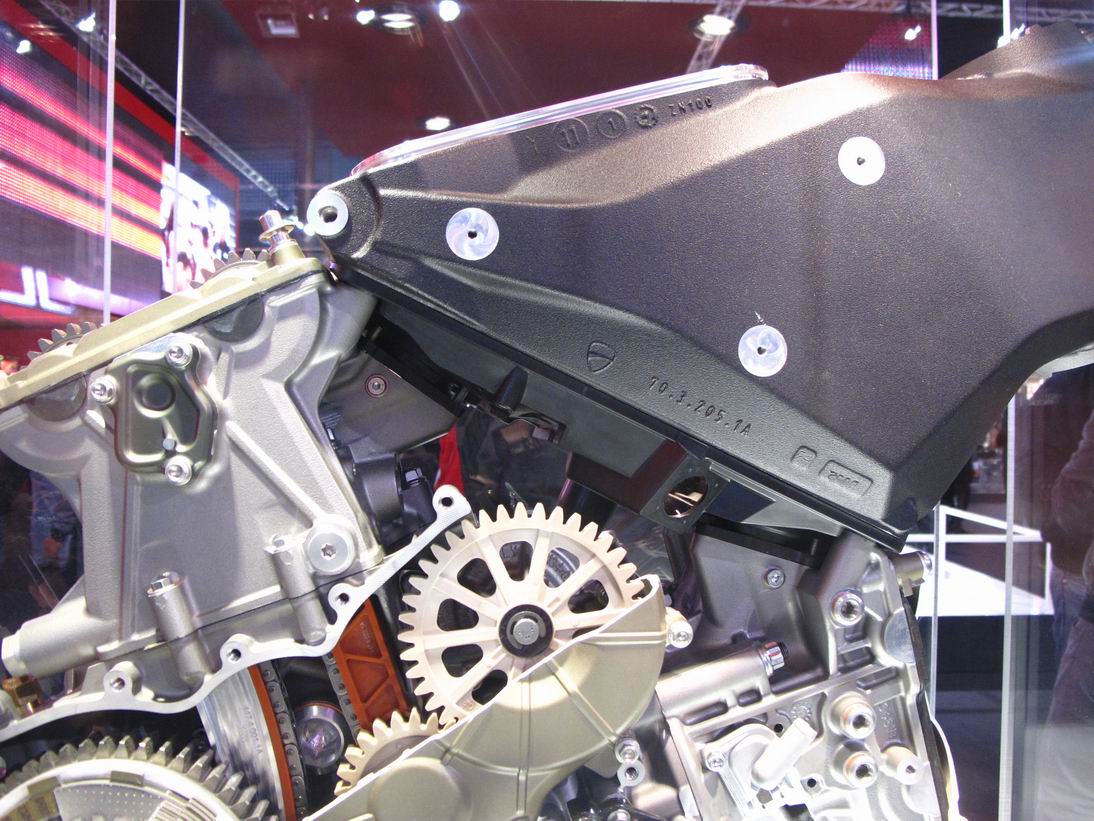

車架與缸頭的固定方式,類似於目前輻射卡鉗的安裝方向,利用缸頭伸出的螺絲、螺帽,往圖片的左下角,鎖住車架:從以上的圖片,大概可以知道車架與引擎之間的力量關係。
